NY20E
NY20E

เครื่องส่งสัญญาณออปติคอลแบนด์ K-LK-NY20E

  • แบนด์วิดท์กว้างพิเศษ (ดีกว่า 25GHz)
  • DWDM
  • ช่วงไดนามิกสูง
  • กำลังขับสูง
  • สัญญาณรบกวนความเข้มสัมพันธ์ต่ำ (RIN)
  • มีโหมดการทำงานหลายแบบให้เลือก
  • อุณหภูมิเคสปฏิบัติการ: （-40℃～70℃）
  • กำลังแสงเอาท์พุตสูงสุด 10mW
สอบถาม

+ 86 29 88244373

รายละเอียดสินค้า*

เครื่องส่งสัญญาณออปติคอลแบนด์ K LK-NY20E เป็นอุปกรณ์สื่อสารออปติคอลที่ซับซ้อนซึ่งผสานแหล่งกำเนิดแสงเลเซอร์กำลังสูง ตัวปรับความเข้มลิเธียมไนโอเบต (LiNbO3) แบนด์กว้างพิเศษ วงจรแปลงแรงดันไฟฟ้าเพื่อรักษาเสถียรภาพ วงจรขับเคลื่อน และวงจรตรวจสอบและบ่งชี้

เครื่องส่งสัญญาณนี้ออกแบบมาเพื่อส่งสัญญาณออปติคัลแบบมอดูเลตที่ความยาวคลื่นที่สอดคล้องกับมาตรฐานของสหภาพโทรคมนาคมระหว่างประเทศ (ITU) สำหรับการแบ่งมัลติเพล็กซ์แบบแบ่งความยาวคลื่นหนาแน่น (DWDM) เครื่องส่งสัญญาณนี้มีแบนด์วิดท์มอดูเลตมากกว่า 25 GHz ช่วยให้สามารถส่งข้อมูลด้วยความเร็วสูง อุปกรณ์นี้สามารถส่งกำลังแสงออปติคัลเอาต์พุตได้สูงสุด 10 มิลลิวัตต์ พร้อมความเสถียรที่ยอดเยี่ยมในช่วงความยาวคลื่นแสงเอาต์พุต

ซีรีส์ LK-NY20E ทำงานด้วยแรงดันไฟฟ้าบวกเพียงค่าเดียว จึงมั่นใจได้ถึงประสิทธิภาพการทำงานที่เสถียรในช่วงแรงดันไฟฟ้าตั้งแต่ +12V ถึง +36V นอกจากนี้ เครื่องส่งสัญญาณยังมีฟังก์ชันบ่งชี้ที่ยืนยันการทำงานปกติของทั้งแหล่งจ่ายไฟและเอาต์พุตพลังงานแสง ซึ่งให้การบ่งชี้สถานะที่เชื่อถือได้สำหรับการตรวจสอบและบำรุงรักษาระบบ

รายระเอียดทางเทคนิค

คะแนนสูงสุดแน่นอน

พารามิเตอร์       สัญลักษณ์ นาที Typ แม็กซ์ Unit
อุณหภูมิการเก็บรักษา TSTG -55 +25 +85 ℃
อุณหภูมิการใช้งาน TC -40 +25 +70 ℃
กำลังไฟฟ้าเข้า RF1 Pin - +15 +25 dBm
แรงดันไฟฟ้า Vin +12 +12 +36 V

(1) โหมดการทำงานคลื่นต่อเนื่อง (CW)

ข้อมูลจำเพาะด้านแสงและไฟฟ้า (TC = 22±3℃)

พารามิเตอร์       สัญลักษณ์ นาที Typ แม็กซ์ Unit หมายเหตุ
ความยาวคลื่น λ 1527.99 - 1563.05 nm มาตรฐาน ITU
ความถี่ (3dB) f3dB 2 - 25 GHz -
กำลังขับแสง P 10 - - mW -
สัญญาณรบกวนความเข้มสัมพัทธ์ ล้าง - - -155 เดซิเบล/เฮิรตซ์ -
การสูญเสียผลตอบแทน (VSWR) VSWR - - 2.5 - -
อินพุต 1 dB การบีบอัด - +17 - - dBm -

แหล่งจ่ายไฟ (TC = 22±3℃)

พารามิเตอร์  นาที Typ แม็กซ์ Unit
แรงดันไฟฟ้า +12 +12 +36 V
ปัจจุบัน(2) 0.4 0.7 1.2 A

(2) เงื่อนไขการทดสอบ：Vin=+12V

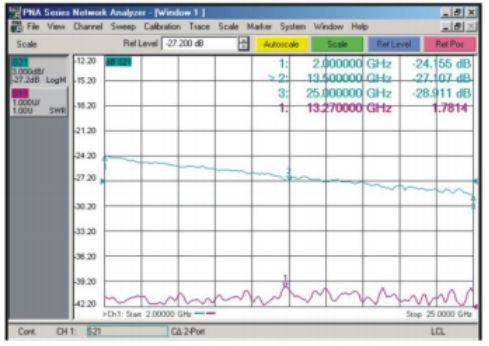

● เส้นโค้งการตอบสนองโดยทั่วไป

รูปที่ 1 เส้นโค้งการตอบสนองทั่วไปของเครื่องส่งสัญญาณแบนด์ K LK-NY20E



● หน่วยขนาด：มม.[นิ้ว]

ไม่ได้กำหนด

รูปที่ 2 ขนาดเครื่องส่งสัญญาณ LK-NY20E

ขั้วต่อ RF：SMA

ขั้วต่อไฟฟ้า：J30J-9-ZKP


● พินของแหล่งจ่ายไฟ

พารามิเตอร์ รายละเอียด
หมุด 1 2 3 4 5 6 7 8 9
แรงดันไฟฟ้า Vin NC GND NC

● ข้อมูลการสั่งซื้อ

แผ่นที่ 1：

สัญลักษณ์ รายละเอียด
20E เครื่องส่งสัญญาณมอดูเลตภายนอกแบนด์ K

แผ่นที่ 2：

รหัส ความถี่(THz) ความยาวคลื่น (นาโนเมตร)   รหัส ความถี่(THz) ความยาวคลื่น (นาโนเมตร)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

แผ่นที่ 3：

สัญลักษณ์ รายละเอียด
PM1 แพนด้าไฟเบอร์
PM2 เส้นใยรูปวงรี

แผ่นที่ 4：

สัญลักษณ์ รายละเอียด
CM การปรับแต่งของผู้ใช้
A เอฟซี / APC
การใช้งาน

  • เสาอากาศและเรดาร์

  • แซทคอม

  • ระบบตอบโต้ทางอิเล็กทรอนิกส์

  • ลิงก์ RF แบบอะนาล็อกส่ง/หน่วงเวลา

  • การสื่อสารไร้สายบรอดแบนด์

  • สถานีฐานการสื่อสารเคลื่อนที่

  • ระบบ DWDM

  • ระบบเรดาร์แบบกระจาย
