สายหน่วงเวลาออปติคอลและเครื่องจำลองออปติคอล LK-D-SS-18-T ซีรีส์
- แบนด์วิธถึง 18GHz
- ช่วงไดนามิกสูง
- การใช้งานอุณหภูมิที่กว้าง
- การตอบสนองแอมพลิจูดต่ำ
- การหน่วงเวลาที่กำหนดเอง
รายละเอียดสินค้า*
ด้วยเทคโนโลยีล้ำสมัยของไมโครเวฟ-โฟโตนิกส์ สายหน่วงเวลาออปติคัลและเครื่องจำลองออปติคัลรุ่น LK-D-SS-18-T ซีรีส์ มอบประสิทธิภาพที่เหนือชั้นในการใช้งานหลากหลายรูปแบบ ไม่ว่าจะเป็นการทดสอบเรดาร์ การประมวลผลสัญญาณ การทำงานของเสาอากาศแบบเรียงเฟส การจำลองเสาอากาศ และการวิเคราะห์สัญญาณรบกวนเฟส ระบบขั้นสูงนี้ได้รับการออกแบบให้ทำงานได้อย่างราบรื่นตลอดย่านความถี่ S/C/X/Ku โดดเด่นด้วยการสูญเสียสัญญาณแทรกที่น้อยที่สุด ช่วงไดนามิกที่กว้าง การแยกสัญญาณแม่เหล็กไฟฟ้าที่แข็งแกร่ง และความสามารถในการจัดการสัญญาณทรานซิชันสามทางที่แทบไม่สามารถรับรู้ได้
รายระเอียดทางเทคนิค
ลักษณะไฟฟ้า / แสง
| พารามิเตอร์ | ค่าพารามิเตอร์ | Unit | หมายเหตุ | ||
| นาที | ตามแบบฉบับ | แม็กซ์ | |||
| ช่วงความถี่ | 2 | - | 18 | GHz | |
| ความแบนของแอมพลิจูด | - | ± 2 | ± 2.5 | dB | |
| เวลาล่าช้า | 0.01 | - | 150 | us | ปรับแต่ง |
| ความแม่นยำของการหน่วงเวลา | -5‰ | - | +5‰ | - | |
| สูญเสียการแทรก | 0 | 20 | 30 | dB | ปรับแต่ง |
| อินพุต VSWR | - | 1.8 | 2.2 | - | |
| เอาต์พุต VSWR | - | 1.8 | 2.2 | - | |
| อิมพีแดนซ์ | - | 50 | - | Ω | |
| อินพุต 1 dB การบีบอัด | - | +13 | +17 | dBm | |
| อัตราการปฏิเสธสัญญาณปลอม | 60 | - | - | dBc | |
| รูปเสียงรบกวน | - | 50 | 60 | dB | 5us, 25℃ |
| ใช้อุณหภูมิ | -55 | - | +85 | ℃ | ดูข้อมูลการสั่งซื้อ |
| อุณหภูมิที่เก็บ | -55 | - | +85 | ℃ | |
| ความล่าช้าเทียบกับอุณหภูมิ | - | - | 7 | ส่วนในล้านส่วน/℃ | |
| การสูญเสียการแทรกเทียบกับอุณหภูมิ | - | 2 | 4 | % / ℃ | |
คำอธิบายขั้วต่อและแหล่งจ่ายไฟ
| หมุด | 1, 2 | 3 | 6, 7 | 8, 9 |
| แรงดันไฟฟ้า | NC | GND | + 12V | NC |
| คะแนนปัจจุบัน | - | - | 0.3 | - |
| แม็กซ์ปัจจุบัน | 1 |

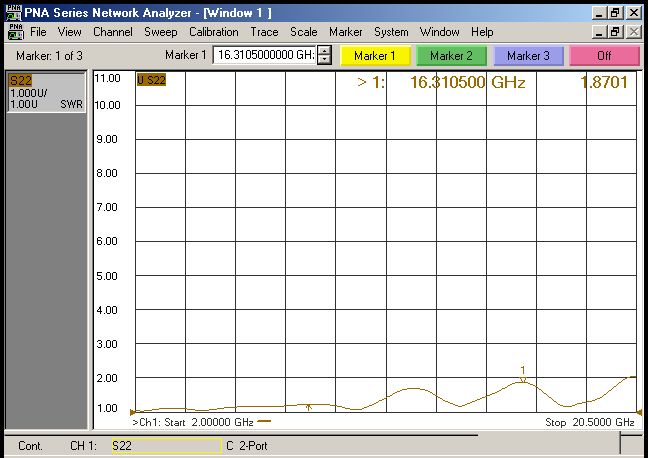

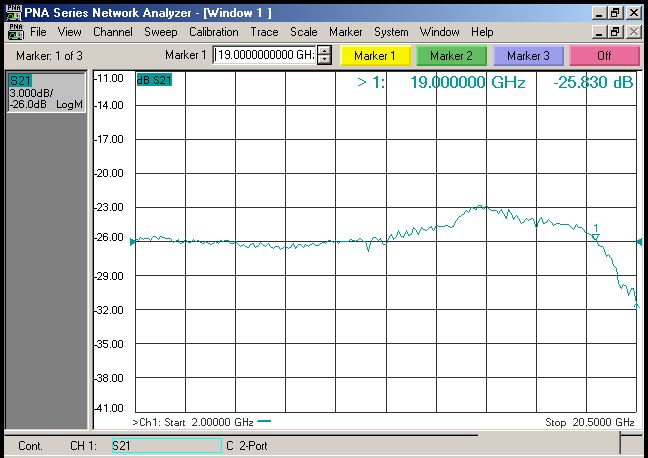

กราฟตอบสนองทั่วไป（25℃）

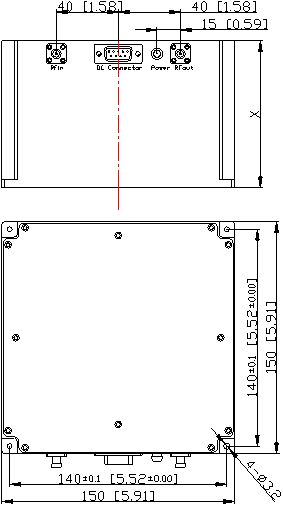

ขนาดและหมุด (หน่วย: มม. [นิ้วชม])
ขั้วต่อ RF: SMA-K (กำหนดเอง)
ขั้วต่อ DC：DE-9PS（กำหนดเอง）
| ประเภทสินค้า | แอลเค-ดี-เอสเอส-18-ทีจี | หมายเหตุ | |||||
| การหน่วงเวลา（สหรัฐอเมริกา） | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| เอ็กซ์（มม.） | 37 | 50 | 65 | 80 | 90 | 110 | |
| ประเภทสินค้า | แอลเค-ดี-เอสเอส-18-ทีพี | หมายเหตุ | |||||
| การหน่วงเวลา（สหรัฐอเมริกา） | 8 | 35 | 60 | 80 | 110 | 150 | กะทัดรัด |
| เอ็กซ์（มม.） | 20 | 45 | 55 | 65 | 78 | 95 | |
ข้อมูลการสั่งซื้อ
| ประเภทสินค้า | แบบรวดเร็ว | ระดับคุณภาพ | ใช้อุณหภูมิ | อุณหภูมิที่เก็บ |
| แอลเค-ดี-เอสเอส-18-ทีจีไอ | Standard | ระดับอุตสาหกรรม | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| แอลเค-ดี-เอสเอส-18-ทีจีเอ็ม | เกรดกลาง | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| แอลเค-ดี-เอสเอส-18-ทีจีเอส | เกรดพิเศษ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| แอลเค-ดี-เอสเอส-18-ทีพีไอ | กะทัดรัด | ระดับอุตสาหกรรม | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| แอลเค-ดี-เอสเอส-18-ทีพีเอ็ม | เกรดกลาง | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| แอลเค-ดี-เอสเอส-18-ทีพีเอส | เกรดพิเศษ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
การใช้งาน
การทดสอบ/สอบเทียบเรดาร์
การประมวลผลสัญญาณ
สงครามอิเล็คทรอนิกส์
เสาอากาศแบบเรียงเฟส
การจำลองเสาอากาศ
