LK-NY55D เลเซอร์ DWDM DFB กำลังสูง
- การเชื่อมต่อไฟฟ้ากระแสตรง
- ช่วงไดนามิกสูง
- กระแสไฟฟ้าเกณฑ์ต่ำ
- กำลังขับสูง
- แพ็คเกจผีเสื้อ 14 พิน
- อุณหภูมิเคสปฏิบัติการ: -20 ถึง 70℃
- ความน่าเชื่อถือสูง
- กำลังขับสูงถึง 100mW
- ไฟเบอร์รักษาโพลาไรซ์ (PM)
รายละเอียดสินค้า*
เลเซอร์ LK-NY55D ออกแบบมาเพื่อทำหน้าที่เป็นตัวส่งสัญญาณแสงกำลังสูงเฉพาะความยาวคลื่น ซึ่งเหมาะอย่างยิ่งสำหรับการใช้งานร่วมกับมอดูเลเตอร์ภายนอกในระบบ CATV และ DWDM เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับซูเปอร์ทรังกิ้งและการกระจายสัญญาณ ความยาวคลื่นที่นำเสนอในซีรีส์นี้เป็นไปตามมาตรฐาน ITU Grid ทั้งในแง่ของช่วงและข้อกำหนดของช่องสัญญาณ
ซีรีส์นี้มาพร้อมกับไฟเบอร์แบบรักษาโพลาไรซ์ (PM) และใช้การเชื่อมต่อกระแสตรง (DC) ในชุดประกอบด้วยตัวระบายความร้อนเทอร์โมอิเล็กทริก (TEC) ในตัว เทอร์มิสเตอร์สำหรับการตรวจจับอุณหภูมิ และโฟโตไดโอดมอนิเตอร์สำหรับการตรวจสอบพลังงานแสง โมดูลนี้บรรจุอยู่ในแพ็คเกจแบบปีกผีเสื้อ 14 พินที่เข้ากันได้กับเลย์เอาต์พิน OC-48 และมีตัวแยกแสงในตัว
รายระเอียดทางเทคนิค
| คุณสมบัติทางไฟฟ้า / แสง ( TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| พารามิเตอร์ | ซิม | เงื่อนไข | นาที | ประเภท | แม็กซ์ | หน่วย |
| เวลา | f | - | 0.01 | - | 1 | Ghz |
| แบนด์วิดท์ (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| กำลังขับแสง | P | เวอร์ชัน 40 mW, T = Tset, IF = ฉันOPเวอร์ชัน 50 mW, T = Tset, IF = ฉันOPเวอร์ชัน 63 mW, T = Tset, IF = ฉันOPเวอร์ชัน 80 mW, T = Tset, IF = ฉันOPเวอร์ชัน 100 mW, T = Tset, IF = ฉันOP |
40 50 63 80 100 |
- | - | mW |
| กระแสเทอร์สโฮลด์ | ith | BOL | - | - | 40 | mA |
| การดำเนินงานปัจจุบัน | ไอโอพี | เวอร์ชัน 40 mW, BOL เวอร์ชัน 50 mW, BOL เวอร์ชัน 63 mW, BOL เวอร์ชัน 80 mW, BOL เวอร์ชัน 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| แรงดันไฟฟ้าการทำงาน | วอป | บอล ฉันF = ฉันOP | - | - | 2.5 | V |
| ความยาวคลื่นสูงสุด | λ | T = Tset, IF = ฉันOP | - | 1550 | - | nm |
| ความเข้มสัมพัทธ์ของเสียงรบกวน | ล้าง | - | - | - | -160 | เดซิเบล / เฮิร์ตซ์ |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | สสส | 30 | - | - | dB | |
| อัตราส่วนการสูญพันธุ์ของโพลาไรเซชัน | ต่อ | IF = ฉันOP | 17 | - | - | dB |
| การเลื่อนของความยาวคลื่นเหนือ TC พิสัย | ∆λTOP | ที = ทีOP | - | - | 40 | pm |
| ความต้านทานเทอร์มิสเตอร์ | รธ | TOP=25℃ | 9.5 | 10 | 10.5 | KΩ |
| ค่าสัมประสิทธิ์อุณหภูมิเทอร์มิสเตอร์ | Tซีทีเอช | TOP=25℃ | - | -4.4 | - | % / ° C |
| กระแสไฟเทค | รายการ | -20℃<ทC<70 ℃ | -1.0 | - | 1.5 | A |
| แรงดันไฟเทค | วีเทค | -20℃<ทC<70 ℃ | -2.0 | - | 3.0 | V |
| อิมพีแดนซ์ RF | ศิน | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| ตรวจสอบกระแส PD | Im | ถ้า = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| ตรวจกระแสมืด (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| คะแนนสูงสุดโดยทั่วไปและแน่นอน | |||||
|---|---|---|---|---|---|
| พารามิเตอร์ | ซิม | เงื่อนไข | นาที | แม็กซ์ | Unit |
| กระแสไฟตรงแบบเลเซอร์ไปข้างหน้า | If | - | - | 750 | mA |
| แรงดันย้อนกลับของเลเซอร์ | V | - | - | 2 | V |
| แรงดันย้อนกลับของโฟโตไดโอด | VR | - | - | 10 | V |
| อุณหภูมิการใช้งาน | ไปยัง | - | -20 | +70 | ° C |
| อุณหภูมิการเก็บรักษา | Ts | - | -40 | +85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
หมายเหตุ: ชิปเลเซอร์ทั้งหมดมาจากเวเฟอร์ที่ได้รับการรับรองโดยใช้ชุดอุปกรณ์ตัวแทนที่ต้องให้ผลผลิตที่ยอมรับได้สำหรับการเบิร์นอิน

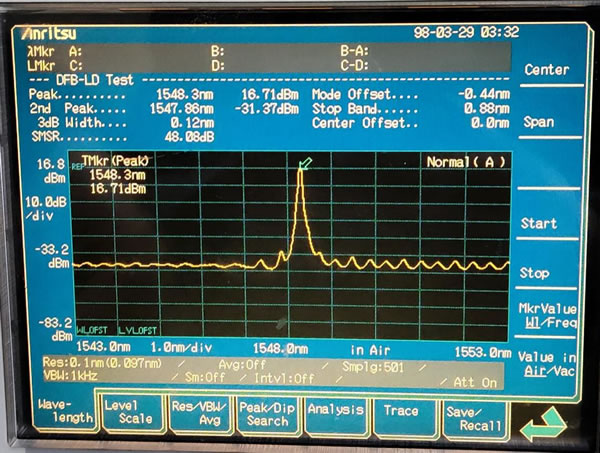

● ข้อมูลทั่วไป

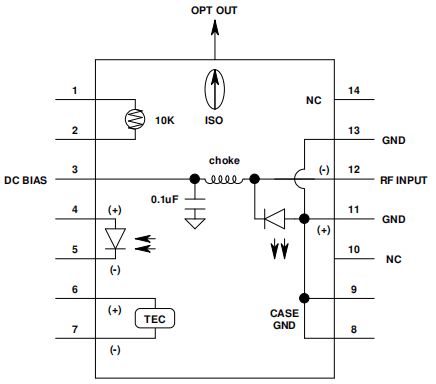

● แผนผังระบบไฟฟ้า
| ตะกั่ว# | ฟังก์ชัน | ตะกั่ว# | ฟังก์ชัน |
| 1 | เทอร์มิสเตอร์ | 8 | GND |
| 2 | เทอร์มิสเตอร์ | 9 | GND |
| 3 | LD-(อคติ) | 10 | NC |
| 4 | ขั้วบวก PD | 11 | GND(LD+) |
| 5 | แคโทด PD | 12 | RF ใน |
| 6 | คูลเลอร์+ | 13 | GND(LD+) |
| 7 | คูลเลอร์- | 14 | NC |

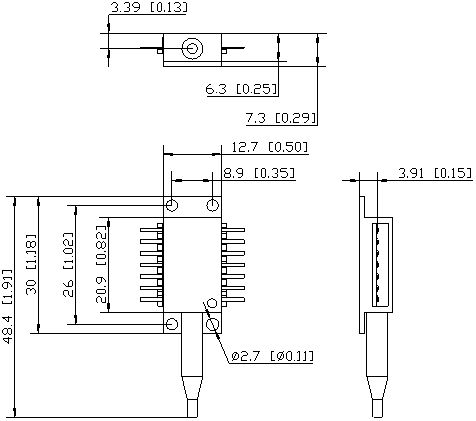

● ขนาดและหมุด (หน่วย: มม. [นิ้ว])
ขั้วต่อ RF: SMA
● ข้อมูลการสั่งซื้อ
แผ่นที่ 1：
| รหัส | รายละเอียด |
| 55 | แพ็คเกจผีเสื้อ DWDM กำลังสูง 14 พิน |
แผ่นที่ 2：
| รหัส | พลังงานแสง |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
แผ่นที่ 3：
| ช่อง | ความถี่ (THz) | ความยาวคลื่นกลาง (nm) | ช่อง | ความถี่ (THz) | ความยาวคลื่นกลาง (nm) | |
| C01 | ความยาวคลื่นที่กำหนดเองตามต้องการ | C37 | 193.7 | 1547.72 | ||
| C02 | ไม่ใช่ ITU, 1547 นาโนเมตร – 1560 นาโนเมตร | C38 | 193.8 | 1546.92 | ||
| C03 | ไม่ใช่ ITU, 1557 นาโนเมตร – 1560 นาโนเมตร | C39 | 193.9 | 1546.12 | ||
| C04 | ไม่ใช่ ITU, 1530 นาโนเมตร – 1560 นาโนเมตร | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
แผ่นที่ 4：
| รหัส | รายละเอียด |
| PM | ขั้วต่อไฟเบอร์ PM-FC/APC ขนาด 0.9 มม. ความยาว 1 ม. |
● ข้อควรระวัง
รัศมีการโค้งงอของเส้นใยไม่น้อยกว่า 20 มม. เพื่อหลีกเลี่ยงความเสียหายของเส้นใย
ตรวจสอบให้แน่ใจว่าข้อต่อไฟเบอร์สะอาดก่อนที่จะเชื่อมต่อกับวงจรออปโต
ต้องมีการป้องกัน ESD ที่เหมาะสมในการจัดเก็บ การขนส่ง และการใช้งาน
การใช้งาน
CATV
DWDM
เลนส์อวกาศอิสระ
ซูเปอร์ทรังค์และการกระจายสินค้า
การส่งสัญญาณในเครือข่ายออปติคอล
